实验室解决方案

SAUTER典型的实验室控制方案一般需要考虑以下三个部分:

  •  通风柜的面风速和风量的测量与控制;
  •  实验室房间压力控制;
  •  与HVAC送排风系统的联动控制。

SAUTER实验室环境自控系统的设计遵循全球最权威的实验室通风标准ANSI Z9.5-2003和EN14175的要求。

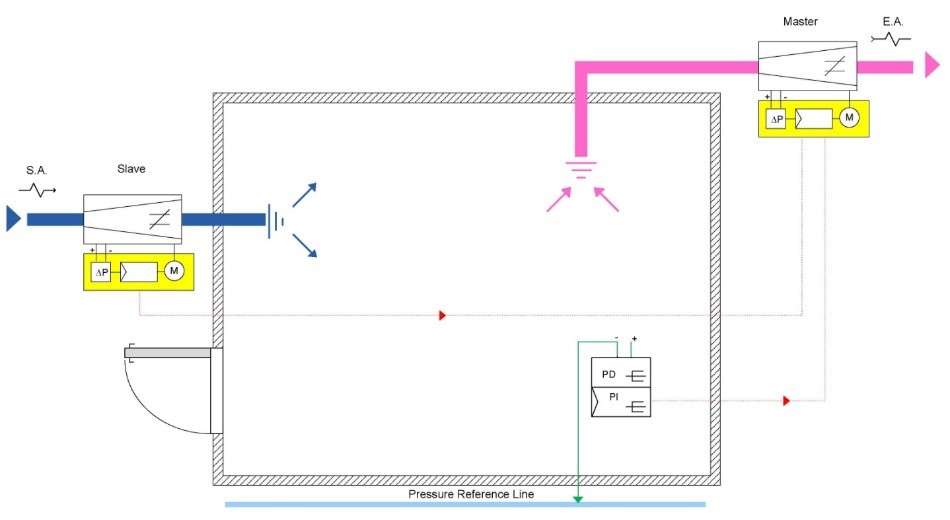

一、实验室房间压力控制

余风量控制:室内送风量与排风量之间保持一定的风量差(ΔV),会产生一定的压差。通过调节送风量或排风量,动态地达到平衡,使送风量和排风量之间保持恒定的风量差,从而维持恒定的压差。

压差偏置:房间泄漏发生变化时,比如开门,压力控制器对排风量/送风量进行偏置。最终使压力快速达到设定值。

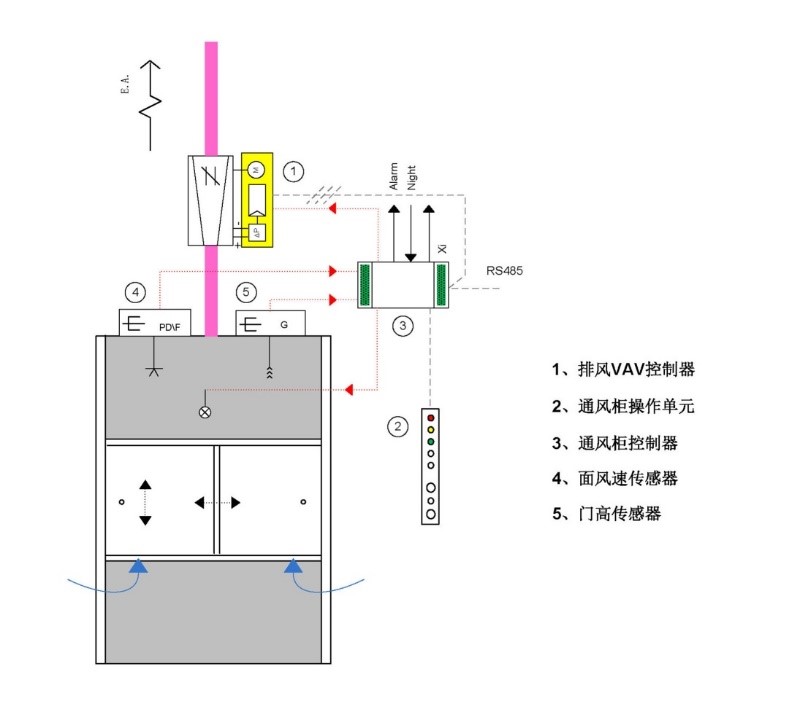

二、通风柜控制Fume Hood Control

Sauter既有常规的门高(位移)控制方案,又有面风速控制方案,但从实际运行效果来讲,Sauter推荐使用门高传感器和面风速传感器同时使用的双传感器的控制方案。

门高传感器用于测量通风柜柜门开启高度,面风速传感器安装于通风柜内壁,实际测量该风速,这两个传感器的信号同时作用于排风VAV控制器,可以根据实际需求来设定两个信号的权重。当通风柜在工作状态下,通风柜排风VAV控制器通过调节排风VAV BOX,使面风速始终保持恒定(比如0.5m/s)。

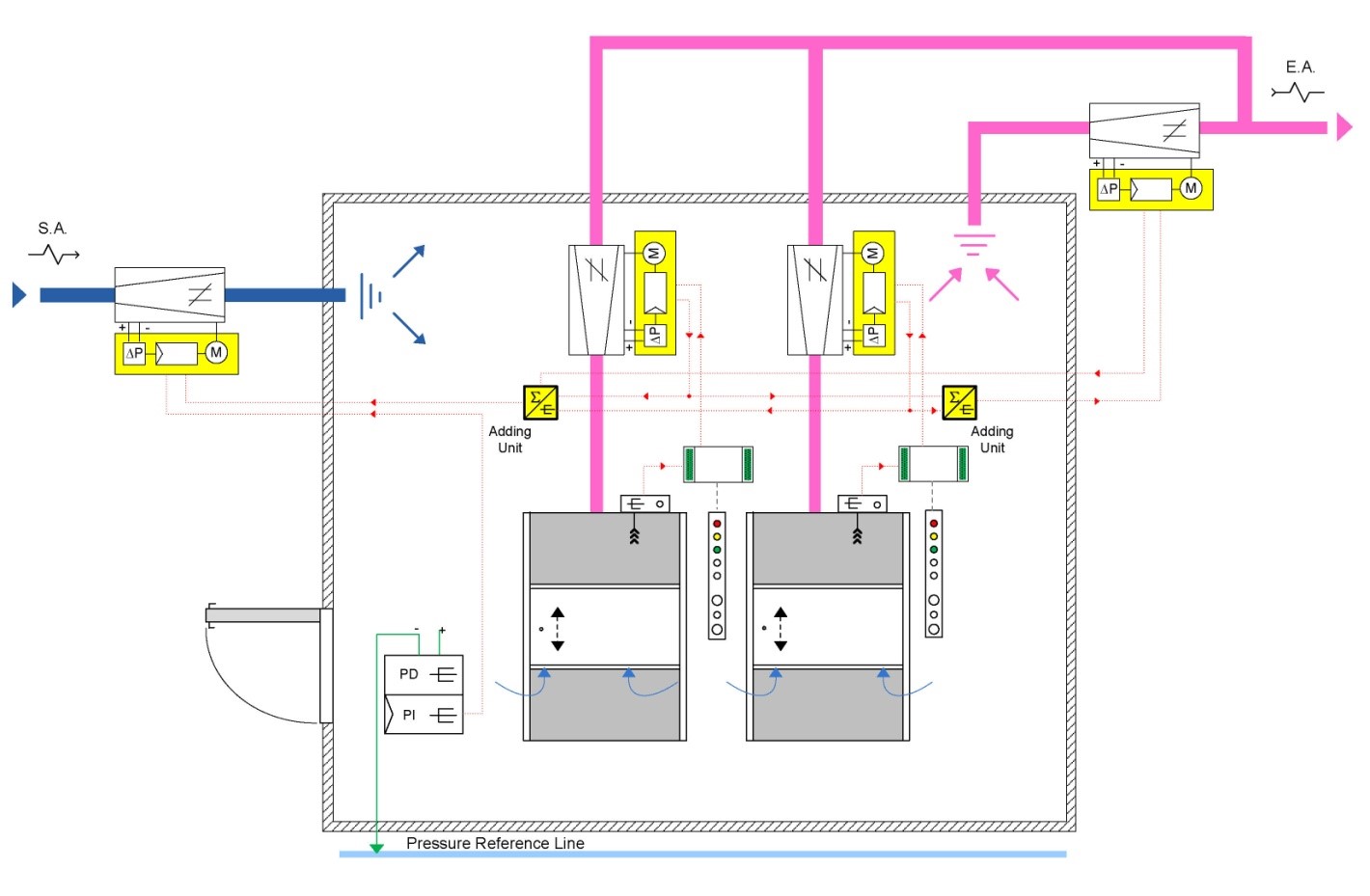

三、包含有排风柜的房间压力控制



对于生物实验室,典型的应用就是房间既有通风柜,又有辅助的排风以及送风,同时还有万向抽气手等装置。从控制上来讲,我们既要保证房间的负压要求,也要保证房间的换气次数要求,当然也要保证房间的温湿度要求。

当有多个通风柜或多个辅助排风时,可将各类排风进行叠加,控制方式与上述逻辑相同。

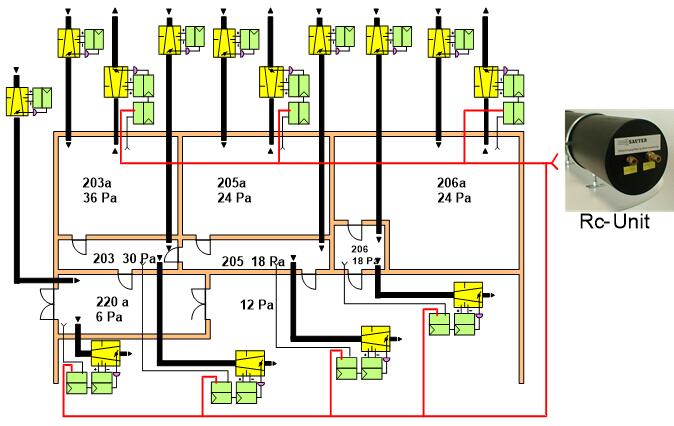

四、房间压力控制基准压差参考点的配置

Sauter独有的房间压力参考单元能够确保基准点压力的采集,从而保证了房间的压力梯度的稳定。

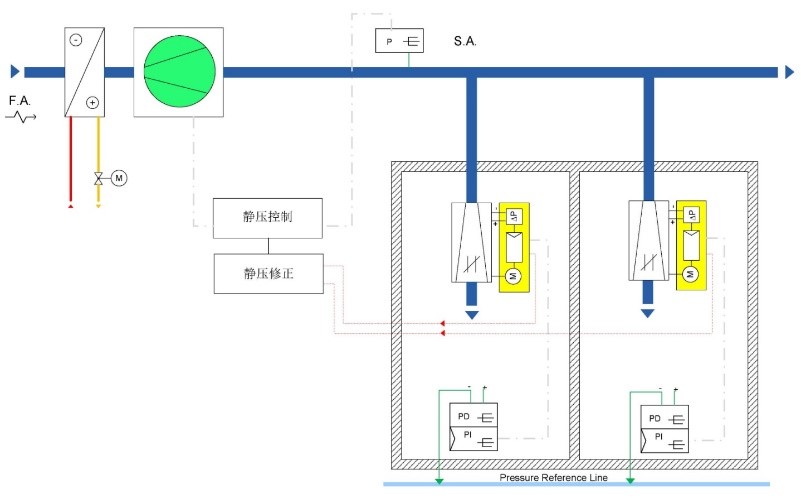

五、与HVAC送排风系统的联动控制

  • 对风道内的静压实施有效管理和控制;
  • 送排风的变频控制将根据风道静压通过PID运算后进行直接调节;
  • 根据末端风量需求加权求和的结果,对房间送风静压进行偏置,在保证控制效果的前提下,达到最佳的节能控制。
